Mit Tauchbandanlagen gleichmäßig konservieren oder reinigen
Wenn es darum geht, Teile im kontinuierlichen Prozess zuverlässig durch eine Flüssigkeit zu transportieren, indem man sie in das flüssige Medium eintaucht, sind Tauchbandanlagen für Ihre Automatisierung die Lösung: Mit unseren Fördereinrichtungen können wir zuverlässig das Eintauchen und Weiterbewegen Ihrer Teile gewährleisten.
Wir legen für Sie die Anlage ganz nach Ihren Anforderungen aus: Optimale Tragkraft, die richtige Auslegung von Materialien und Bandführung für das von Ihnen gewünschte Flüssigmedium, Berücksichtigung der einfachen Sauberhaltung und die optimale Einbindung der Tauchbandanlage in Ihren Fertigungsprozess stimmen wir gerne individuell mit Ihnen ab.
Ausführungen
| Anwendungsgebiet | Teilekonservierung, Teilereinigung, Automatisierungslösungen |
| Gurte | Modulbänder |
| Gurtprofile | Mitnehmerprofile, individuelle Aufsätze |
| Antriebsarten | Direktantriebe |
| Unterkonstruktion | Wasserdichte Wannen, Feststehende oder bewegliche Untergestelle, Höhenverstellung, schwenkbare Verstellung |
| Führung | Gleitleisten |
| Bandbelastung | Bis 100 kg |
| Temperatur | Teiletemperatur +5°C bis +80°C |
| Geschwindigkeit | 0 – 15 m/min konstant oder frequenzgeregelt |
| Zubehör | Sensorik, elektr. Steuerung, Umwälzpumpen zur Aufbereitung des Mediums |
| Sonderausführungen | Medizintechnik-Ausführung, ATEX-Ausführung |
Best Practice-Anwendungen
Diese Ultraschallreinigungsanlage für die Industrie arbeitet im kontinuierlichen Durchlaufprinzip. Geschliffene Teile werden innerhalb einer Tauchförderstrecke durch modernste Fördertechnik schonend und effizient mittels Ultraschall gereinigt und konserviert.
Parallel sorgt eine integrierte Abstapelstation stets für einen leeren Behälter, während eine automatische Befüllstation mit Schikanen für eine schonende, dosierte und gleichmäßige Kistenbefüllung der sensiblen Bauteile verantwortlich ist.
Im Anschluss übernimmt ein Taktförderer den Abtransport der befüllten Kisten und gewährleistet einen reibungslosen und effizienten Materialfluss innerhalb der Fördertechnik.

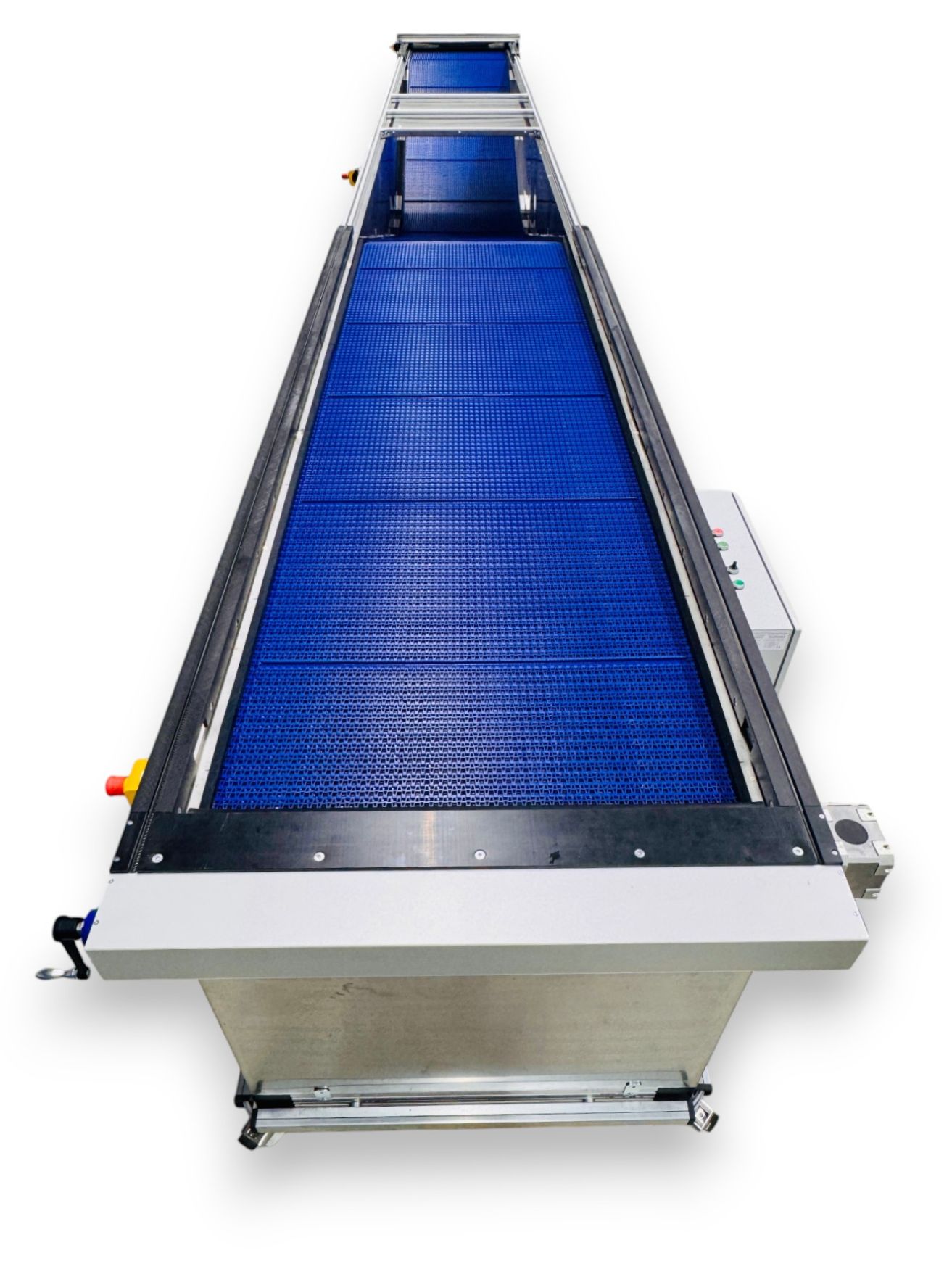

Die Tauchbandanlage ist eine effiziente Lösung zur Teilekonservierung. Mit 10.000 x 1.000 mm bietet sie ausreichend Kapazität für verschiedene Anwendungen. Der V2A-Edelstahlrahmen sorgt für Stabilität, einfache Reinigung und Langlebigkeit. Ein Kunststoffgliederband taucht die Werkstücke ins Konservierungsbad und transportiert sie zur Abtropffläche, wo überschüssige Flüssigkeit zurückgeführt wird.
Manuelle Be- und Entladung ermöglichen Flexibilität, während eine Sicherheitslichtschranke das Band bei Teileerkennung stoppt. Ein Frequenzumrichter erlaubt die stufenlose Anpassung der Geschwindigkeit für optimale Prozesssteuerung.
Die Tauchbandanlage wird im kontinuierlichen Produktionsprozess direkt an eine Durchlaufschleifmaschine für die Drehteilbearbeitung angeschlossen. Im Rahmen moderner Fördertechnik übernimmt ein kleines Querband die schonende Teilezuführung von der Maschine auf die Tauchbandanlage.
Ein robuster Kunststoffgliedergurt mit speziellen Mitnehmern verhindert das gegenseitige Berühren der Werkstücke und gewährleistet einen sicheren Transport des Stückguts durch das Konservierungsmedium. Während des Tauchvorgangs sorgt die Tauchbandanlage für eine gleichmäßige Benetzung und ein sauberes Abtropfen im Anschluss. Die Entnahme der Teile erfolgt manuell.
Die Bandgeschwindigkeit ist stufenlos regelbar, was maximale Flexibilität bei der Anpassung an unterschiedliche Prozessanforderungen bietet. Für eine einfache und sichere Bedienung ist die Steuerung der Tauchbandanlage in einem übersichtlich angeordneten Schaltschrank untergebracht.
Die Tauchbandanlage zur Langzeitkonservierung ist speziell für die Behandlung von Kurbelgehäusen konzipiert. Nach dem vollständigen Eintauchen der Werkstücke in das Konservierungsmedium durchlaufen sie eine verlängerte Abtropfstrecke, wodurch eine gleichmäßige und effektive Konservierung gewährleistet wird.
Der mehrschichtige Aufbau dieser Fördertechnik-Lösung erlaubt eine besonders effiziente Nutzung des Mediums: Es wird in minimaler Menge vorgehalten und durch das durchdachte Design ein sauberes Abtropfen der Kurbelgehäuse ermöglicht. Der offene Kunststoffgliedergurt der Tauchbandanlage sorgt für einen optimalen Durchfluss des Konservierungsmediums. Dieses wird im Becken aufgefangen, über eine Umwälzpumpe mit integriertem Feinfiltersystem aufbereitet und dem Kreislauf erneut zugeführt.
Zum Schutz des Mediums im Stillstand ist die Tauchbandanlage zur Langzeitkonservierung mit einer verschiebbaren Abdeckung ausgestattet, die zusätzlich über eine ausrollbare Schutzplane verfügt.
Die Konditionierbandanlage nimmt geschliffene Wellen direkt aus der Maschine entgegen und führt sie kontinuierlich durch ein Rostschutz-Ölbad. Ein lösungsmittelbeständiger Spezialgurt mit Mitnehmern sorgt für den sicheren Transport der Teile. Am Ende der industriellen Teilereinigungs-Anlage werden die behandelten Teile lagerichtig auf einer Ablage bereitgestellt. Öldicht verschweißte Edelstahlwannen sowie ein fahrbares und höhenverstellbares Untergestell ermöglichen eine saubere und flexible Integration in die Fertigung.
Mit dieser Tauchbandanlage für die Industrie werden Drehteile automatisch und kontinuierlich in mehreren Prozessschritten gereinigt und konserviert. Die integrierte Fördertechnik transportiert die Werkstücke effizient durch drei aufeinanderfolgende Tauchzonen:
Im ersten Abschnitt der Tauchbandanlage erfolgt die Entfernung von Bearbeitungsemulsionen, im zweiten Schritt werden Kalkablagerungen gründlich beseitigt. Das dritte Tauchband dient schließlich der zuverlässigen Teilekonservierung für den Langzeitschutz.
Eine spezielle wellenförmige Auf- und Ab-Bewegung des offenen Kunststoffgliedergurtes sorgt für einen allseitigen, gleichmäßigen Tauchgang und garantiert optimale Reinigungsergebnisse.
Nach dem Durchlauf wird das verwendete Medium durch eine integrierte Umwälzpumpe mit Feinfiltersystem aufbereitet und dem Kreislauf erneut zugeführt. Eine Füllstandsanzeige liefert jederzeit präzise Informationen über den aktuellen Mediengehalt im Tauchbad – ein weiterer Vorteil dieser durchdachten Lösung für die industrielle Fördertechnik.
