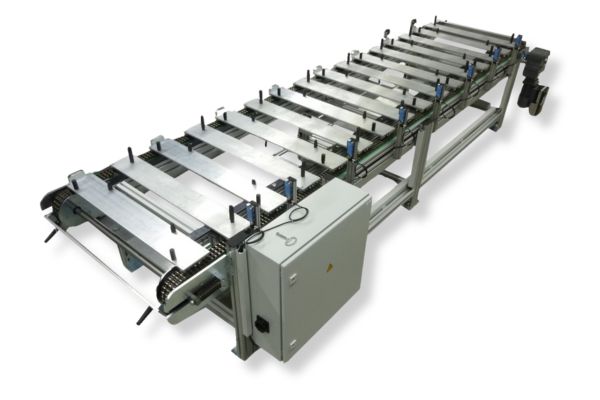

Doppelkettenförderer – schwere Lasten flexibel bewegen
Wenn größere Lasten fortzubewegen sind, bewähren sich Doppelkettenförderer: Im Prinzip sind diese aufgebaut wie Doppelriemen-Förderbänder, arbeiten jedoch mit Ketten als Mitnahme-Element statt mit Riemen. Der Vorteil: Auch deutlich größere und schwerere Lasten sind beförderbar. für eine noch zuverlässigere Beförderung können auch Mitnehmer auf den Ketten montiert werden, um das Transportgut sicher für den Transport zu erfassen.
Ausführungen
| Anwendungsgebiet | Automatisierungslösungen zum Teile- und Behältertransport |
| Kette | Rollenkette ½“, 5/8“, ¾“, Duplex, Triplex |
| Ketteprofile | Mitnehmerprofile, individuelle Aufsätze |
| Antriebsarten | Direktantriebe, Antrieb mit Vorgelege, Mittelantrieb |
| Unterkonstruktion | Feststehende oder bewegliche Untergestelle, Höhenverstellung, Breitenverstellung, schwenkbare Verstellung |
| Führung | Gleitleisten, verstellbare Seitenführungen |
| Bandbelastung | Bis 1000 kg |
| Temperatur | Teiletemperatur +5°C bis ca. +350°C |
| Geschwindigkeit | 0 – 30 m/min konstant oder frequenzgeregelt |
| Zubehör | Sensorik, elektr. Steuerung, Teile- und Behälterübergabe, Aushubstation |
| Sonderausführungen | Lebensmittel- und Medizintechnik-Ausführung, ATEX-Ausführung |
Best Practice-Anwendungen

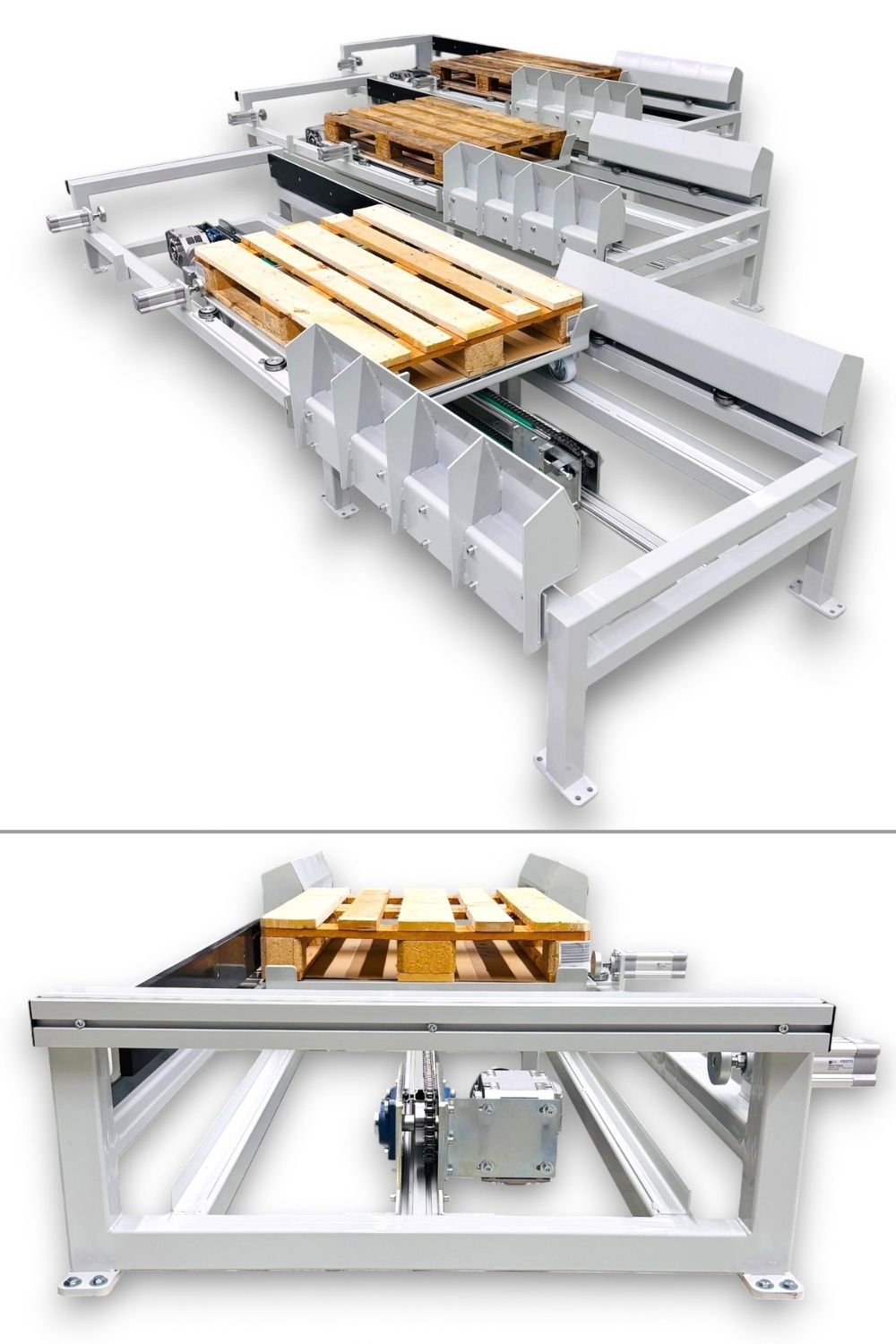

Palettenförderer für schwere Gewichte bis 2000kg mit Shuttle, Seitenführung und Zentrierung:
Der individuell gefertigte Kettenförderer für Paletten wurde für den zuverlässigen Transport und die präzise Positionierung von Paletten mit einer Größe von 1.200 × 800 mm entwickelt. Die robuste Stahlkonstruktion ermöglicht einen stabilen Einsatz in industriellen Produktions- und Materialflussprozessen.
Das integrierte Shuttle bewegt die Palette über einen Verfahrweg von 2.500 mm. Ein mittig angeordneter Kettenantrieb mit festem Mitnehmer sorgt für den zuverlässigen Transport. Die beidseitige Seitenführung mit Rollen unterstützt eine sichere Führung der Palette während des gesamten Fördervorgangs.
Eine besondere Funktion ist die präzise Zentrierung in der Roboterposition. Zwei Pneumatikzylinder positionieren die Palette seitlich, während Anschläge für eine definierte Positionierung sorgen. Dadurch lassen sich auch schwere Paletten einfach und präzise positionieren.
Der Kettenförderer ist für den Reversierbetrieb ausgelegt und kann die Palette sowohl zur Roboterposition als auch zurück in die Beladeposition transportieren.
Dieser hochautomatisierte Doppelkettenförderer dient dem effizienten Transport von Stahlrahmengestellen mit einem Gewicht von bis zu 400 kg. Das System ist mit integrierten Lift- und Beladestationen ausgestattet und ermöglicht durch parallelisierte Abläufe schnelle Behälterwechselzeiten von unter 40 Sekunden.
Für eine präzise Steuerung und Prozessüberwachung ist die Anlage mit einer Vielzahl an Sensoren, Motoren, Lichtschranken und Zylinderschaltern ausgestattet. Die robuste Stahlbauweise gewährleistet eine hohe Verfügbarkeit im industriellen Dauereinsatz. Dank definierter Schnittstellen lässt sich das System nahtlos in bestehende Produktionslinien integrieren und mit weiteren Anlagen oder Robotereinheiten vernetzen. Ein umfassendes Sicherheitskonzept inklusive Rammschutz und Wartungsbühne rundet die Anlage ab.
Dieser robuste Doppel-Kettenförderer mit Aluminiumrahmen ist eine innovative Lösung in der Fördertechnik und ideal für den Transport von Metalldrahtrechen. Mit zwei parallelen Rollenkettentransportbändern, rostfreien Laschen und Aufnahmen bietet er eine effiziente und sichere Fördertechnik. Der Antrieb erfolgt seitlich mit einem Siemens Servomotor, der eine Bandgeschwindigkeit von bis zu 20 m/min und eine Positioniergenauigkeit von ±0,2 mm ermöglicht. Der Kettenförderer ist verwindungssteif gebaut. Sicherheitsverkleidungen, Eingreifschutz und Führungsschienen vervollständigen die Anlage. Sie verfügt über einen stabilen Grundrahmen mit Schraubfüßen und Stabilisierungsstreben. Dieser Doppelkettenförderer vereint robuste Bauweise, präzise Steuerung und hohe Sicherheit, sodass er eine zuverlässige Lösung für anspruchsvolle Förderaufgaben in der Industrie darstellt.

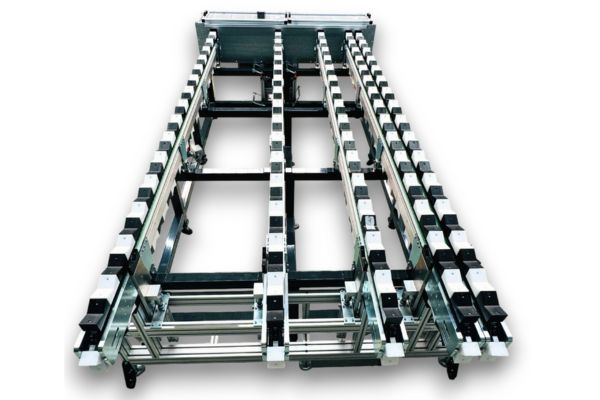

Dieser Kettenförderer dient als Zu- und Abfuhrband für Wellen an Bearbeitungsmaschinen. Der Grundrahmen bzw. das Untergestell besteht aus einem stabilen Stahlrahmen mit den Maßen von ca. 3500 x 2100 x 700 mm und ist mit 12 Gelenkfüßen ausgestattet, die über Ausleger zur Fixierung am Boden verfügen. Der Aufbau umfasst fünf parallele Kettenförderer, die mit einer 3-fach Rollenkette versehen sind. Prismen sind als Wechselteile demontierbar und jede Rollenkette kann einzeln gespannt werden. Zudem verfügt das System über pneumatisch angetriebene Aushebestationen, wobei jeder Aushebezylinder individuell betätigt werden kann. Die Seitenführung ist manuell und stufenlos einstellbar. Das Messsystem ist mit einer Digitalanzeige ausgestattet, um präzise Messungen zu gewährleisten.
Hochdruckbehälter aus Kunststoff in unterschiedlichen Längen müssen innerhalb eines vollautomatischen Fertigungsprozesses zwischen den einzelnen Stationen getaktet werden.
Die präzise Positionierung erfolgt mittels Kettenführung und Kunststoffprismen zur Teileaufnahme. Das stabile Untergestell aus Aluprofilen und Stahlrahmen kann durch Linearschienen in der Breite verstellt werden. Eine Keilwelle synchronisiert die Antriebseinheit.
Am Bandende lässt der Teileauslauf mit Gefälle die Behälter zur Weiterverarbeitung rollen.
Mit diesem Doppelkettenförderer werden Vorderachsen für PKWs vom Roboter abgelegt bzw. aufgenommen.
Die Paletten sind mit Indexierbolzen und Auflagestiften versehen, um eine exakte Teilepositionierung zu gewährleisten. Ein präziser Taktbetrieb wird mit Nockenschaltern sichergestellt.
Das Band kann im Reversierbetrieb betrieben werden.
