Modulbänder – vielseitig, durchlässig, robust
Wenn es mit Ihrem Stückgut oder Schüttgut nicht immer nur geradeaus gehen soll, können Modulbänder die richtige Antwort sein: Wenn etwas schonend „um die Ecke gebracht werden“ muss, auf dem Weg von A nach B Flüssigkeiten abtropfen sollen oder andere Prozess-Schritte mit gasförmigen oder flüssigen Medien anstehen, sind diese vielseitigen und robusten Förderlösungen die richtige Antwort. Denn Modulbänder bestehen aus einzelnen Elementen, vergleichbar mit Kettengliedern, die sich zueinander flexibel verhalten, also auch in ihrer Verbindung miteinander gestaucht werden können, sodass Kurvenfahrten möglich sind.
Ausführungen
| Transportgut | Späne, Kleinteile, Abfälle, Stückgut |
| Gurte | Kunststoffgliedergurte, Stahlgliedergurte, Drahtgliedergurte |
| Gurtprofile | Mitnehmerprofile, Seitenplatten, individuelle Aufsätze |
| Antriebsarten | Direktantriebe, Antrieb mit Vorgelege, Trommelmotoren |
| Unterkonstruktion | Feststehende oder bewegliche Untergestelle, Höhenverstellung, schwenkbare Verstellung |
| Führung | Blechwannen, Gleitleisten, verstellbare Seitenführungen |
| Bauhöhe | Standardtrommeldurchmesser 80, 120 mm |
| Bandbelastung | Bis 300 kg |
| Temperatur | Teiletemperatur -20°C bis +500°C |
| Geschwindigkeit | 0 – 30 m/min konstant oder frequenzgeregelt Standardgeschwindigkeiten 4, 6, 12 m/min |
| Zubehör | Sensorik, elektr. Steuerung |
| Sonderausführungen | Lebensmittel- und Medizintechnik-Ausführung, ATEX-Ausführung |
Best Practice-Anwendungen

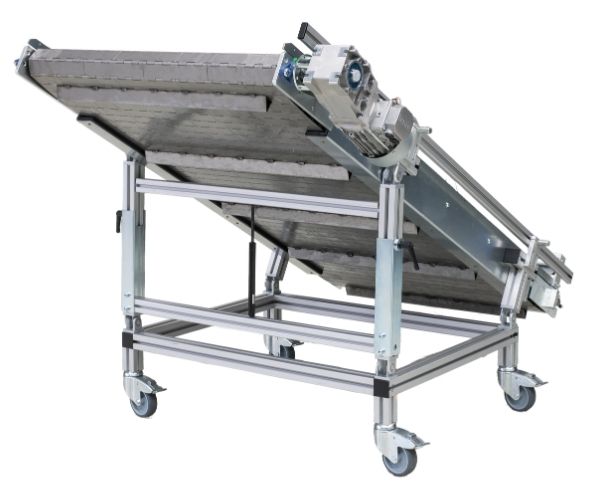

Der neigbare Stahlgliederförderer eignet sich für den zuverlässigen Transport von Werkstücken, Produktionsresten und robustem Fördergut zwischen Maschinen und Arbeitsstationen. Das stabile Stahlgliederband ermöglicht dabei auch den sicheren Transport von schweren, heißen oder scharfkantigen Teilen.
Durch die verstellbare Neigung lässt sich die Förderhöhe flexibel an unterschiedliche Maschinen, Anlagen und Produktionsprozesse anpassen. Das robuste Untergestell aus Aluminiumprofilen sorgt für eine hohe Steifigkeit bei gleichzeitig geringem Gewicht.
Dank der integrierten Lenkrollen mit Feststellbremsen kann der mobile Förderer einfach verschoben und flexibel im Produktionsbereich positioniert werden. Dadurch lässt sich der Stahlgliederbandförderer schnell in bestehende Fertigungsabläufe integrieren und unterstützt einen kontinuierlichen und effizienten Materialfluss.
Der robuste Stahlgliederförderer eignet sich insbesondere für anspruchsvolle Anwendungen in der industriellen Fördertechnik, beispielsweise für schwere Werkstücke, heiße Bauteile, Produktionsreste oder scharfkantiges Fördergut.

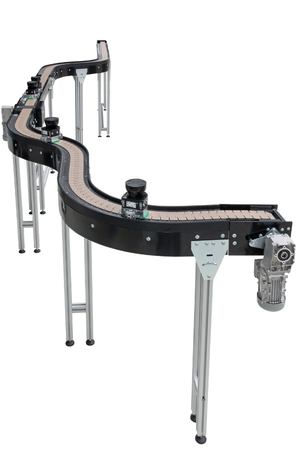

Eine anspruchsvolle Streckenführung konnten wir mit der Kurvenbandanlage lösen. Sie dient als Austransport der Werkstückträger aus dem Fertigungsprozess. Die empfindlichen Werkstückträger werden sicher zur Entnahmestelle befördert. Für den Transport der elektronischen Bauteile ist eine ESD-Ausführung der Förderstrecke unerlässlich.
Auf der Förderstrecke werden Tiefziehteile für den Haushaltswarenbereich zwischen den Bearbeitungsprozessen transportiert. Die Teilezuführung erfordert einen 90°-Eckverlauf, der hier durch ein Kurvenband aus einer flexibel biegbaren Kunststoffgliederkette realisiert wird. Diese Lösung aus der Fördertechnik ermöglicht einen zuverlässigen und schonenden Transport der Bauteile.
Mit diesem Modulbandförderer werden heiße Teile aus einer Härteanlage abtransportiert.
Da die Teiletemperatur bis 800°C beträgt, sorgt ein wassergekühlter Bandrahmen für eine schnelle Abkühlung der Ware bzw. der Bandkonstruktion. Der hitzebeständige Stahlscharnierplattengurt transportiert zuverlässig auch bei hohen Temperaturunterschieden.
Dieser Modulbandförderer mit Kunststoffgliederkette dient in der Fördertechnik zum zuverlässigen Späneabtransport aus Holzbearbeitungszentren. Das geschlossene Gehäuse in robuster Blechkonstruktion gewährleistet einen optimalen Eingreifschutz und sorgt gleichzeitig für einen sauberen und sicheren Förderprozess.
