Prüfarbeitsplätze – optimale Umgebung für die Qualitätskontrolle
Qualität steht mehr denn je im Fokus der Fertigung. Umso wichtiger ist es da, eine ergonomische und funktionale Umgebung für Prüfvorgänge zu schaffen: Strapazierfähige Flächen für die Ablage von zu prüfenden Teilen, ein sicherer und gut erreichbarer Platz für Rechnersysteme und Prüfinstrumente oder Hebevorrichtungen für schwere und sperrige Prüfteile sind nur einige der Möglichkeiten, die ein gut gestalteter Prüfarbeitsplatz aufweisen sollte. Dank modularer Bauweise ist es uns nicht nur möglich, individuell auf Ihre Anforderungen zugeschnittene Prüfarbeitsplätze zu bauen: Die Tische sind auch jederzeit auf neue Tätigkeiten hin umrüstbar. Prüfarbeitsplätze sind grundsätzlich für jede Last und Ihre Wunschmaße auslegbar. Wie individuelle Prüfarbeitsplätze optimal an Arbeitsabläufe, Ausstattung und ergonomische Anforderungen angepasst werden, erfahren Sie hier.
Best Practice-Anwendungen
Bei der Prüfung und Bearbeitung schwerer Kurbelwellen können herkömmliche Arbeitsplätze schnell an ihre Grenzen kommen. Fehlende ergonomische Anpassungsmöglichkeiten, aufwendige Positionierung, eingeschränkte Zugänglichkeit und eine unzureichende Ausstattung können den Arbeitsablauf erschweren und die körperliche Belastung erhöhen.

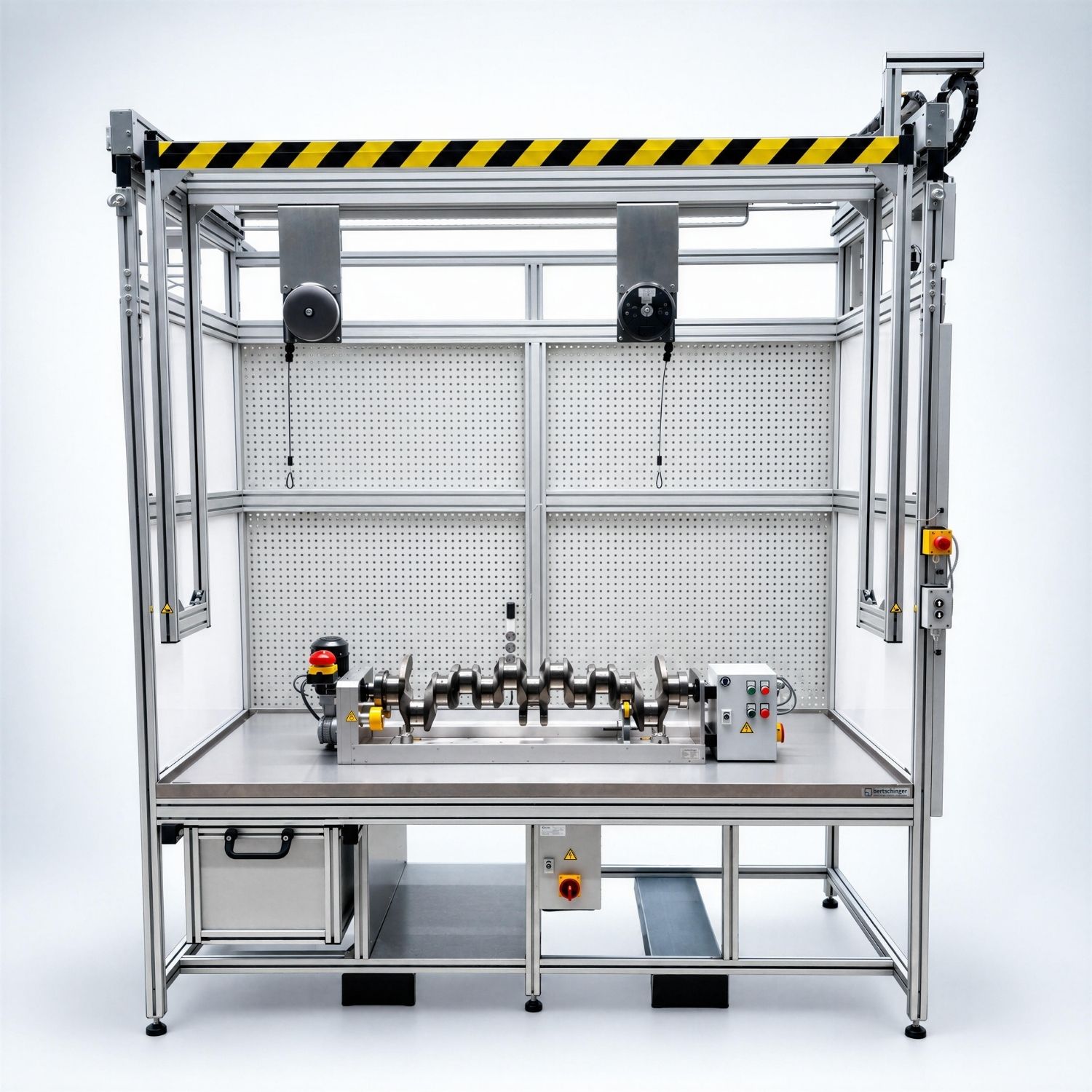

Dieser individuell konstruierte Messtisch für Kurbelwellen schafft dafür eine praxisgerechte Lösung. Mit einer Traglast von bis zu 400 kg, ergonomischer Arbeitshöhe und einem motorischen Rollenprisma lassen sich auch schwere Kurbelwellen kontrolliert aufnehmen und positionieren.
Der elektrisch verstellbare Überbau mit C-Schienen für zwei Balancer unterstützt die ergonomische Handhabung zusätzlicher Komponenten. Eine dimmbare LED-Arbeitsplatzleuchte mit 5000 K sorgt für eine optimale Ausleuchtung des Mess- und Prüfbereichs. Die Edelstahl-Tischplatte mit umlaufender Ölablaufrinne ermöglicht einen robusten und pflegeleichten Arbeitsplatz.
Der Rahmen aus natur eloxierten Aluminiumprofilen 90×45N und 45×45N bietet eine stabile und zugleich flexibel anpassbare Konstruktion. Der demontierbare Überbau und die trennbare elektrische Verbindung über Hartingstecker erleichtern zudem Transport und Montage.
So wird aus einem einfachen Arbeitstisch ein ergonomischer Prüf- und Messarbeitsplatz für Kurbelwellen, der gezielt auf die Anforderungen der industriellen Fertigung und Qualitätssicherung abgestimmt ist.

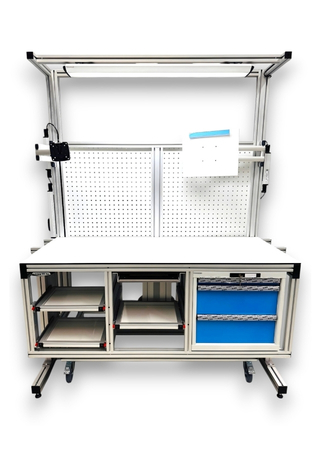

Der Messtisch ist ein ergonomischer Arbeitsplatz für Prüf- und Messaufgaben in der Produktion und Qualitätssicherung. Sein stabiler Aluminiumrahmen macht ihn robust und flexibel. Dank der elektrischen Höhenverstellung mit drei Hubsäulen ist es möglich, im Sitzen und Stehen ergonomisch zu arbeiten. Die ESD-fähige HPL-Tischplatte bietet eine sichere Arbeitsfläche für empfindliche Bauteile und elektronische Komponenten. Mit den Stellfüßen und integrierten Rollen steht der Tisch stabil und kann bei Bedarf einfach verschoben werden. Das ist perfekt für wechselnde Arbeitsbereiche. Eine Lochblech-Rückwand sowie eine integrierte Ausstattung mit Steckdosenleisten, einem Monitorarm, Schubladen und einer LED-Arbeitsleuchte sorgen für eine strukturierte, gut organisierte und optimal ausgeleuchtete Arbeitsumgebung.
Auf dem Richtplatz werden mittlere bis schwere Alu-Druckgussteile entgratet, und geprüft.
Die Ausführung ist äußerst robust aber dank der stabilen Schwerlast-Heberollen dennoch mobil und einfach verschiebbar.
Eine Kunststoffleiste im vorderen Bereich dient als Schlagleiste und ist als austauschbares Verschleißteil ausgeführt und einfach demontierbar.
Dieser Arbeitsplatz eignet sich durch den schwenkbaren und verfahrbaren elektrischen Kettenzug zur Prüfung schwerer Werkstücke.
Die Arbeitsfläche besteht aus einer wasserdichten Ölwanne mit austauschbarer Kunststoffauflage und eingelassenem Drehteller zur ergonomischen 360° Sichtung.
Der Tisch verfügt über einen Pneumatikanschluss, Schaltschrank mit Notausschalter, Schubladenschrank, Papierabroller, Köcher zur Werkzeugunterbringung und div. Ablageflächen.
Dieser Arbeitsplatz ist ganz ähnlich wie der obere Richtplatz ausgeführt, allerdings aufgrund der Prozessanforderung bedarf es einer Verstellbarkeit der Arbeitsfläche.
Die hohe Traglast bis 1000 kg wird mit einem elektrisch höhenverstellbaren Scherenhubtisch realisiert, der bis 800 mm Hub überwinden kann.
Der fahrbare Prüftisch für Messvorrichtungen bietet durch den eingebauten Unterschrank und den Ablagefächern aus Blech viel Platz für die Anordnung und Unterbringung der Prüfmittel.
Die mobile Prüfstation kann auf kleinem Raum mit einer vollständigen Messmaschine sowie allen notwendigen Utensilien ausgestattet werden.
Ein manueller Rollladen sichert vor einem ungewollten Eingriff.
Der Steharbeitsplatz ist mit einer austauschbaren Arbeitsoberfläche aus Kunststoff ausgestattet. Ein Stromverteiler mit Hauptschalter versorgt Beleuchtung und Stromanschlüsse im Hintergrund. Eine klappbare Infotafel bietet genügend Informationsfläche. Platz für div. Messgeräte und Utensilien stellen Ablage und Schublade zur Verfügung.
Der beleuchtete Arbeitsplatz mit integrierter Schwerkraftrollenbahn ist an eine vor- und nachgelagerte Rollenbahn angeschlossen und ermöglicht eine direkte Teileinspektion innerhalb der Linie ohne zusätzliches Teilehandling.
