Steig- und Knickband-Förderer: Ebenen und Hindernisse überwinden
Wenn Transportgüter von A nach B sollen, dabei aber Höhenunterschiede oder Hindernisse zu überwinden sind, dann ist der Einsatz eines Steigförderers oder eines Knickband-Förderers sinnvoll. Denn diese Anlagen sind dazu ausgelegt, Ihr gewünschtes Transportgut per Gurt auf eine andere Ebene zu bringen. Die Besonderheit liegt bei den Steig- und Knickband-Förderern in der Auslegung des Gurts und seiner Führung: Mit besonderen Mitnehmern auf dem Gurt sowie durch den Einsatz geeigneter Antriebstechnik ist ein Fördern auf unterschiedliche Ebenen kein Problem.
Ausführungen
| Varianten | Steig- Knick- und Z-Förderer bis 60° Steigung |
| Gurte | PVC-Gurte, PU-Gurte, PA-Gurte, Silikongurte, Gewebegurte, Staugurte, Filzgurte |
| Gurtprofile | Mitnehmerstollen, Längsprofile, Wellkanten |
| Antriebsarten | Direktantriebe, Antrieb mit Vorgelege, Trommelmotoren |
| Unterkonstruktion | Feststehende oder bewegliche Untergestelle, Höhenverstellung, schwenkbare Verstellung |
| Führung | Blechwannen, Gleitleisten, verstellbare Seitenführungen, Zwangsführungen |
| Bauhöhe | Standardtrommeldurchmesser 50, 75, 120 mm |
| Bandbelastung | Bis 200 kg |
| Geschwindigkeit | 0 – 80 m/min konstant oder frequenzgeregelt Standardgeschwindigkeiten 3, 5, 8, 12 m/min |
| Zubehör | Sensorik, elektr. Steuerung |
| Sonderausführungen | Reinraumausführung, Lebensmittel- und Medizintechnik-Ausführung, ATEX-Ausführung |
Best Practice-Anwendungen
Das 4.000 mm lange Band des Z-Förderers wird zur Beförderung von Lebensmitteln genutzt. Es ist mit einem LCD-Textdisplay sowie einer Schnittstelle zur nachfolgenden Maschine ausgestattet. Die erste Lichtschranke erkennt die Stollen und überträgt die Information an die SPS, dass sich ein Fach in der Abwurfposition befindet. Die zweite Lichtschranke überprüft diagonal, ob das Fach in der Abwurfposition gefüllt ist. Ist es leer, wird ein weiterer Takt ausgeführt. Ist es gefüllt, sendet die SPS ein Signal an die Maschine, und die Signallampe leuchtet auf.

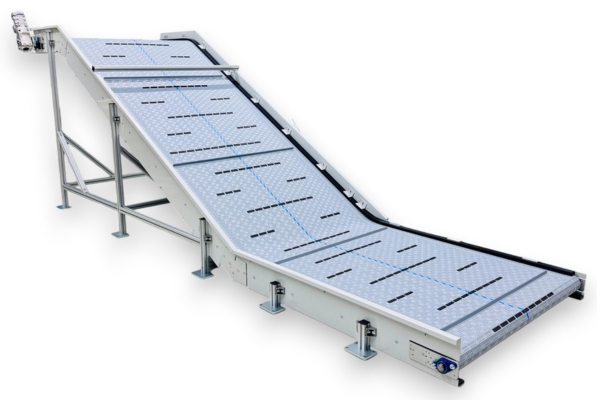

Der Knickbandförderer dient zum Abtransport von Holzabfällen aus der Maschine in einen Hacker. Er besitzt einen Kunststoffgliedergurt mit elastischen Mitnehmerprofilen, die ein eventuelles Verkanten der Holzabschnitte auf der Förderstrecke unterbinden. Die Seitenführung aus Kunststoff sorgt dafür, dass kein Material seitlich herausfällt.
Der große, robust gebaute Knickbandförderer besitzt eine Stahlgliederkette und fördert größere mit Nägeln behaftete Holzstücke.
Der Stahlscharnierplattengurt mit aufgeschweißten Mitnehmerprofilen und die Kunststoffseitenführung sorgen für einen zuverlässigen Transport selbst bei größerer Steigung.
Der Bunkerförderer dient zum Transport von Kunststoff-Spritzgussteilen in eine Maschine.
Dabei kann der Aufgabebehälter aus Edelstahl mit seinem großen Fassungsvolumen den Fertigungsprozess für einen langen Zeitraum bestücken.
Die 60° steile Z-Förderstrecke wird mit einem Kunststoffmodulband mit elastischen Mitnehmern überbrückt.
Eine transparente Abdeckung des Steigbereichs sorgt für eine vollständige Teilebeförderung.
Mit dem langen, fast horizontal verlaufenden Teil kann der Knickbandförderer weit in den Maschinenraum geschoben werden. Der Knickbandförderer mit PVC-Gurt mit Mitnehmerprofilen dient zum Transport von Spritzgussteilen in Kisten. Die Seitenführungen aus Blech halten alle Teile auf dem Band.
Dieser Knickbandförderer mit einer Gurtlänge von 6.500 mm kann Kartonagenabfälle bis zu 180 kg transportieren.
Eine beidseitige Blechverkleidung verhindert ein unbeabsichtigtes Herabfallen des Materials.
Z-Förderer kommen zum Einsatz, wenn in Häcksler oder in Zerkleinerungsmaschinen Teile auf eine bestimmte Förderhöhe transportiert werden sollen.
Dieses Transportband ist mit einem stabilen PU-Gurt mit Mitnehmerstollen und einem ziehenden Endantrieb ausgestattet.
