Schwerkraft-Rollenbahn: fördern ohne Energiekosten
Wozu Strom in einen Antrieb investieren, wenn die Schwerkraft das auch kostenlos erledigt? Mit einer Schwerkraft-Rollenbahn machen Sie Güter ganz einfach durch das Gleiten über bewegliche Rollen mobil: Das in die Bahn eingeplante Gefälle sorgt dafür, dass Teile oder Behälter ganz von alleine den Weg zum nächsten Bestimmungsort finden – auch um Kurven oder mit der Möglichkeit zur Sortierung oder Ausschleusung.
Ausführungen
| Anwendungsgebiet | Transportlösungen für Teile und Behälter |
| Rollen | Stahlrollen, Kunststoffrollen, Rollen mit Beschichtung |
| Unterkonstruktion | Feststehende oder bewegliche Untergestelle, Höhenverstellung, schwenkbare Verstellung |
| Führung | Gleitleisten, verstellbare Seitenführungen |
| Bandbelastung | Bis 300 kg |
| Temperatur | Teiletemperatur +5°C bis ca. +100°C |
| Zubehör | Sensorik, Teile- und Behälterübergabe |
| Sonderausführungen | Lebensmittel- und Medizintechnik-Ausführung |
Best Practice-Anwendungen

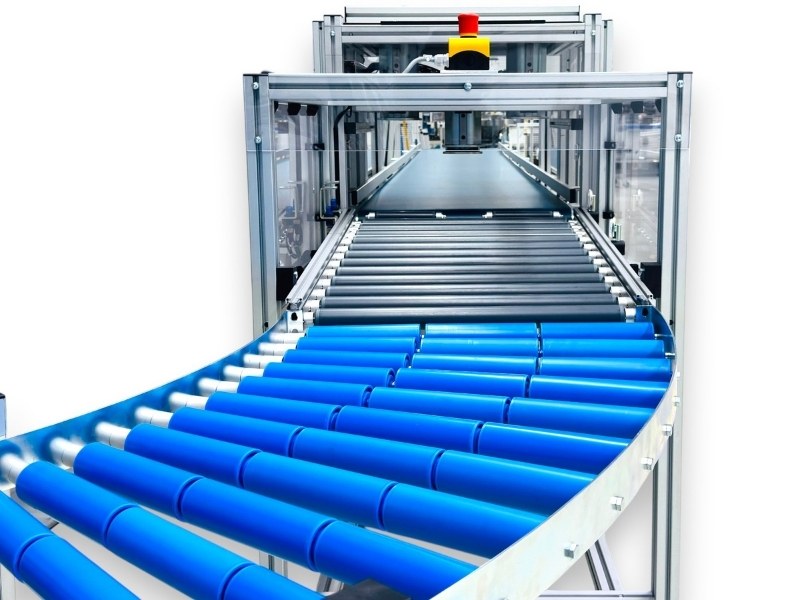

Die Einpressmaschine automatisiert das Pressen von Kunststoffhülsen in Papierrollen für Handtuchspender. Sie besteht aus drei Hauptkomponenten: einem Einlaufband, einer Einpressstation und einer Auslaufbahn. Das Einlaufband kann von 1 bis 2 Bedienern genutzt werden. Die Einpressstation arbeitet automatisch mit sechs individuell einstellbaren Presszylindern, die für einen gleichmäßigen Pressvorgang sorgen. Der Auslauf transportiert die fertigen Teile effizient weiter. Sicherheits-Lichtvorhänge an Einlauf und Auslauf gewährleisten den Schutz des Arbeitsbereichs. Die Maschine sorgt für einen schnellen und effizienten Produktionsablauf.
Das Materialflusskonzept für Drehteile (in Materialbehältern) sieht eine Teileabfuhr aus einer Waschmaschine über Kugeltische vor.
Daneben stehen Pufferplätze zur Verfügung, die unterschiedliche Taktzeiten von Waschmaschine und Wiegeprozess synchronisieren.
Über eine 90°-Kurve werden die Behälter auf eine Waage transportiert. Von dort geht es über eine Schwerkraftrollenbahn weiter zur Verteilung der Fertigteile in diverse Routenzüge.

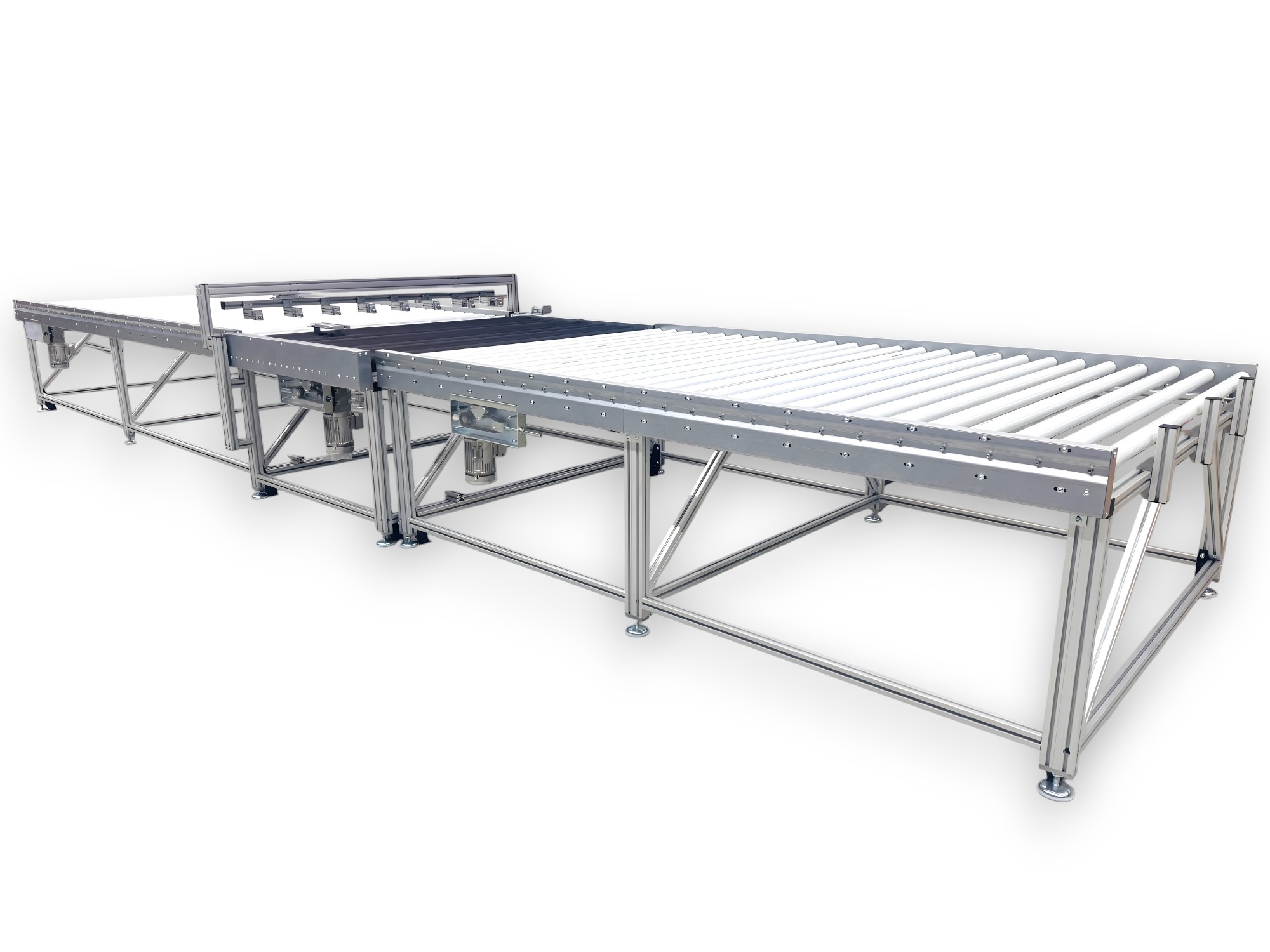

Die extrabreite Rollenbahn-Anlage dient dem automatisierten Transport großformatiger Kunststoffplatten über mehrere Prozessstationen. Sie gewährleistet einen kontinuierlichen Materialfluss und transportiert die Bauteile sicher und schonend.
Stopper und Seitenanschlag ermöglichen eine präzise Positionierung. Speziell gummierte Präzisionsrollen sorgen für einen ruhigen Lauf und einen prozesssicheren Förder-Betrieb.
Die Auslaufrollenbahn steht am Ende einer Förderanlage, die die automatisierte Herstellung komplexer Kunststoffteile unterstützt. Zunächst werden die Werkstücke mit einer Aushebestation entgegengenommen und auf die Rollenbahn abgelegt. Der im Bild erkennbare pneumatische Stopper dient zur Vereinzelung vor dem Verpacken. Die Kunststoffrollen sorgen bei mittlerem Gewicht für eine materialschonende Abwicklung.
